Einleitung: Warum Präzision eine Überprüfung erfordert

In der Welt der Lineartechnik ist ein Produkt nur so gut wie seine letzte Qualitätskontrolle.

Bei TOCO ist „Qualität“ kein Schlagwort – es ist ein messbarer Wert. Lineares Modul, Kugelgewinde und Mono-Stufe Produkte, die unser Werk verlassen, durchlaufen einen strengen 10-stufigen Validierungsprozess.

Dieser detaillierte Plan stellt sicher, dass eine Komponente, wenn sie in Ihrem Betrieb eintrifft, genau den von uns zugesicherten „Gesamtbetriebskosten“-Standards (TCO) entspricht.

1. Spektrogrammanalyse des Rohmaterials

Vor Beginn der Bearbeitung überprüfen wir die chemische Zusammensetzung unseres Stahls und Aluminiums. Dadurch stellen wir sicher, dass Härte und thermische Stabilität unseren technischen Spezifikationen entsprechen.

2. Überprüfung der Maßtoleranzen

Mithilfe hochpräziser Messschieber und Mikrometer überprüfen wir jedes kritische Maß. Mono-StufenDies umfasst die Überprüfung der Ausrichtung der integrierten U-Schiene bis hin zu Toleranzen im Mikrometerbereich.

3. Prüfung der geometrischen Genauigkeit (Ebenheit und Geradheit)

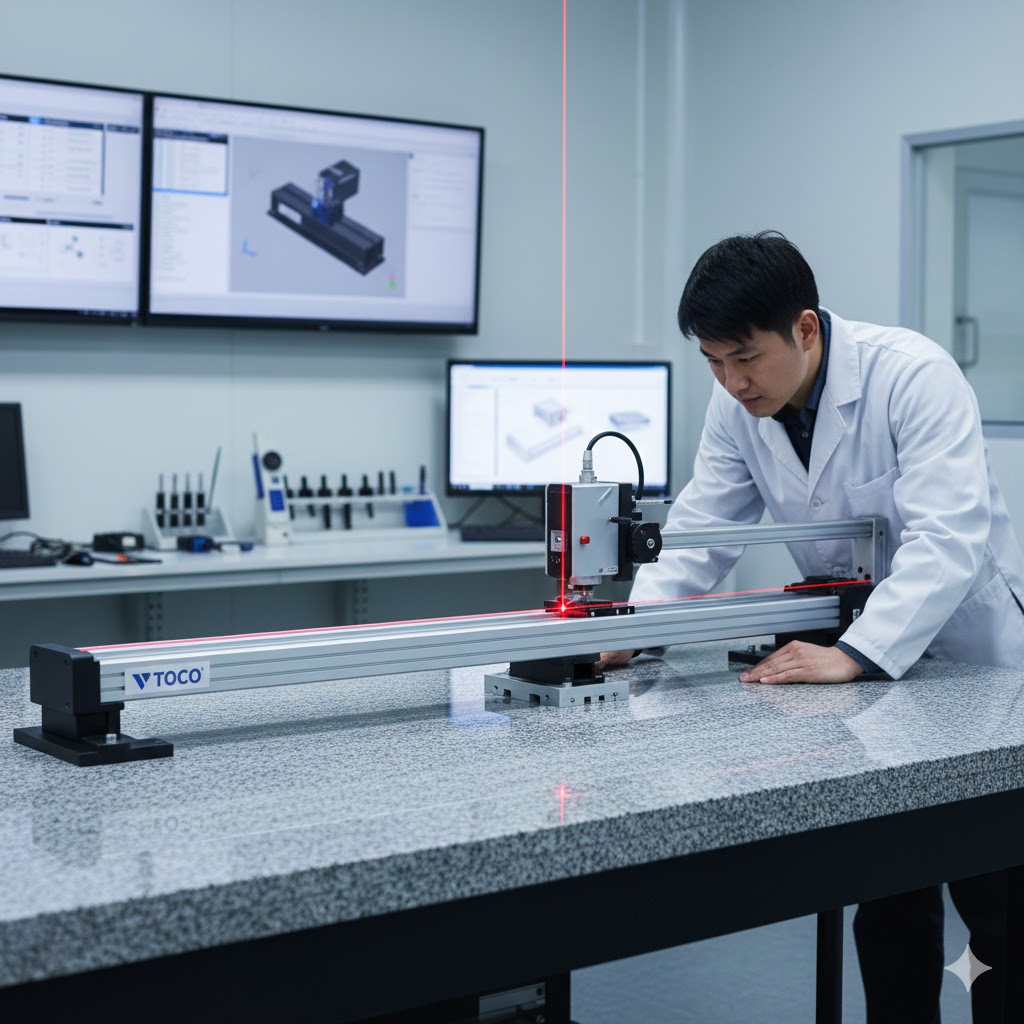

Mithilfe von Laserinterferometern messen wir die Verfahrgenauigkeit. Wir stellen sicher, dass sich der Tisch absolut geradlinig bewegt, ohne jegliches „Schlangen“ oder Durchbiegen.

4. Härteprofilprüfung

Wir verwenden Rockwell-Härteprüfgeräte für unsere Kugelgewindetriebe und Linearführungen. Nur durch eine sachgemäße Wärmebehandlung lassen sich vorzeitiger Verschleiß und Lochfraß verhindern.

5. Messung von Umkehrspiel und Wiederholgenauigkeit

Wir betätigen den Antriebsmechanismus tausende Male, um den „Spielverlust“ zu messen. Unser Ziel ist es, sicherzustellen, dass die „Wiederholgenauigkeit“ im Bereich von +/- 0.005 mm bleibt (abhängig von der Güteklasse).

6. Dynamische Reibungsmomentprüfung

Bei Kugelgewindetrieben messen wir die Gleichmäßigkeit des zum Drehen der Spindel erforderlichen Drehmoments. Ein ungleichmäßiges Drehmoment deutet auf einen verborgenen Fehler in der Geometrie der Kugellaufbahn hin.

7. Geräusch- und Schwingungsharmonische

Mithilfe von akustischen Sensoren überwachen wir das Modul bei voller Drehzahl. Übermäßige Geräusche deuten oft auf innere Reibung hin, die letztendlich zu einem hitzebedingten Ausfall führen würde.

8. Belastungstest zur Feststellung der Belastbarkeit

Wir wenden berechnete Momentenlasten (Nick-, Roll- und Gierwinkel) an, um zu überprüfen, ob die Mono-Stufe or Lineares Modul Die Verformung überschreitet nicht die zulässige technische Grenze.

9. Oberflächenbeschaffenheit (Rauheitsprofilierung)

Eine glattere Oberfläche bedeutet weniger Reibung und eine längere Lebensdauer der Dichtung. Wir verwenden digitale Profilometer, um sicherzustellen, dass die Ra-Werte unseren hohen Glättestandards entsprechen.

10. Abschließende Abnahme der Gesamtbetriebskosten (TCO)

Der letzte Schritt ist ein vollständiger Systemtest, bei dem das Produkt unter simulierten Kundenbedingungen getestet wird. Erst nach erfolgreichem Bestehen aller 10 Schritte erhält es das TOCO-Gütesiegel.
