Einleitung: Die Herausforderung der Wärmeausdehnung

Standardmäßige Linearführungen und Kugelgewindetriebe sind für einen optimalen Betrieb in einem bestimmten Bereich ausgelegt. 20 ° C ° C bis 80Sobald die Temperaturen überschreiten 100°CDrei Dinge geschehen:

1. Schmierstoffversagen: Normales Fett wird dünnflüssig und tritt aus, oder schlimmer noch, es verkohlt zu einer festen "Kruste".

2. Robbenentartung: Kunststoff- und Gummiendkappen schmelzen oder werden spröde.

3. Präzisionsverlust: Stahl dehnt sich aus (12 x 10^-6 / °C), wodurch innere Lagerspiele verschwinden und das Lager blockieren kann.

1. Materialauswahl: Ganzstahlkonstruktion

Standardmäßige TOCO-Wagen enthalten häufig Kunststoff-Umluftkomponenten und Gummidichtungen. Für Hochtemperaturzonen wechseln wir zu Hochtemperaturmodifikationen:

• Stahlrezirkulation: Ersetzen der Kunststoff-Endkappen durch Stahl oder Hochtemperaturpolymere (wie PEEK).

• Wärmebehandlung: Durch den Einsatz spezieller Anlassverfahren wird sichergestellt, dass der Stahl seine Härte (HRC 58-62) auch bei erhöhten Temperaturen beibehält.

• Fluorierte Gummidichtungen (Viton): Standardmäßige NBR-Dichtungen versagen schnell bei Hitze; Viton-Dichtungen halten Temperaturen bis zu ... stand. 200°C.

2. Spezialschmierstoffe für Extremzonen

Wenn Öl oder Fett keine Option mehr sind, greifen wir auf Folgendes zurück: Festschmierstoffe.

• PFPE-Fette: Synthetische Öle, die bei hohen Temperaturen nicht verbrennen oder verdampfen.

• Massiver Graphit: In einigen Extremfällen wird eine feste Graphitbeschichtung auf den Bahnen verwendet, die es den Kugeln ermöglicht, ganz ohne flüssiges Schmiermittel zu rollen.

• Molybdändisulfid (MoS2): Wird häufig als Zusatzstoff verwendet, um ein "Abrieb" bei der Wärmeausdehnung zu verhindern.

3. Umgang mit der Wärmeausdehnung

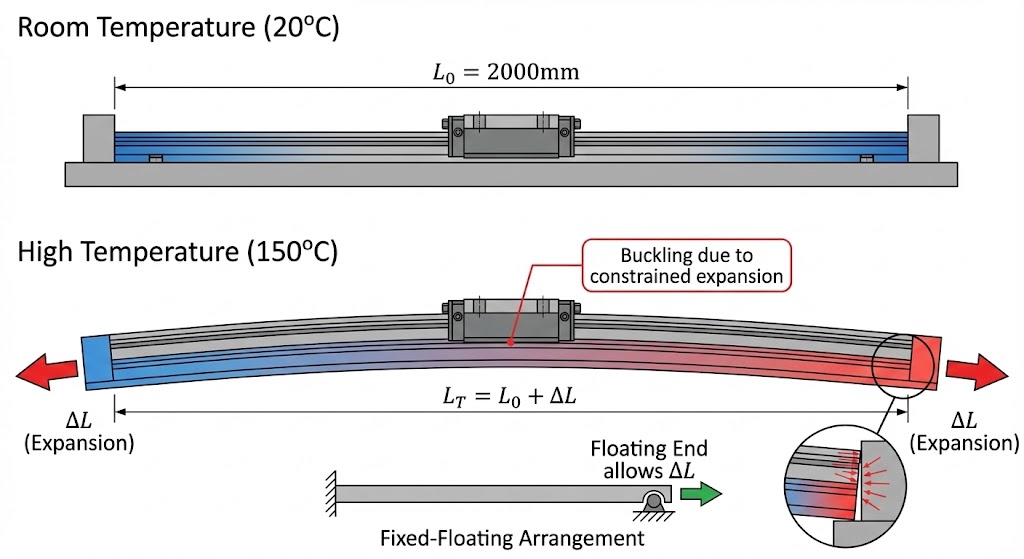

Wenn sich eine 2 Meter lange Schiene erhitzt um 50°CEs wird um mehr als 1 mmWenn beide Enden starr fixiert sind, wird die Schiene „verbiegen“.

• Schwimmende Stützen: Verwenden Sie stets eine „Fest-Schwimmende“ Lageranordnung (wie in Artikel Nr. 17 beschrieben).Kugelgewindetriebe vs. Leitspindeln: Wann lohnt sich ein Upgrade für mehr Effizienz?) um zu ermöglichen, dass sich die Schraube axial ausdehnen kann, ohne sich zu verbiegen.

• Erhöhter interner Freiraum: Bei Hochtemperaturaufträgen kann TOCO ein "G1"-Spiel (leichtes Spiel) vorsehen, um sicherzustellen, dass sich die Kugeln bei der Ausdehnung nicht an der Laufbahn festfressen.

4. Umweltkühlungsstrategien

Manchmal ist die beste „Hochtemperaturlösung“ darin, die Wärme von den Bauteilen fernzuhalten:

• Hohlwellenkühlung: Bei High-End-Anwendungen wird Kühlmittel durch die Mitte einer Hohlkugelspindel gepumpt, um eine konstante Temperatur aufrechtzuerhalten.

• Hitzeschilde: Einfache, polierte Edelstahlplatten, die zwischen der Wärmequelle und der Linearführung angebracht sind, können bis zu 90 % der Strahlungswärme reflektieren.

Zusammenfassungstabelle: Hitzegrenzwerte
